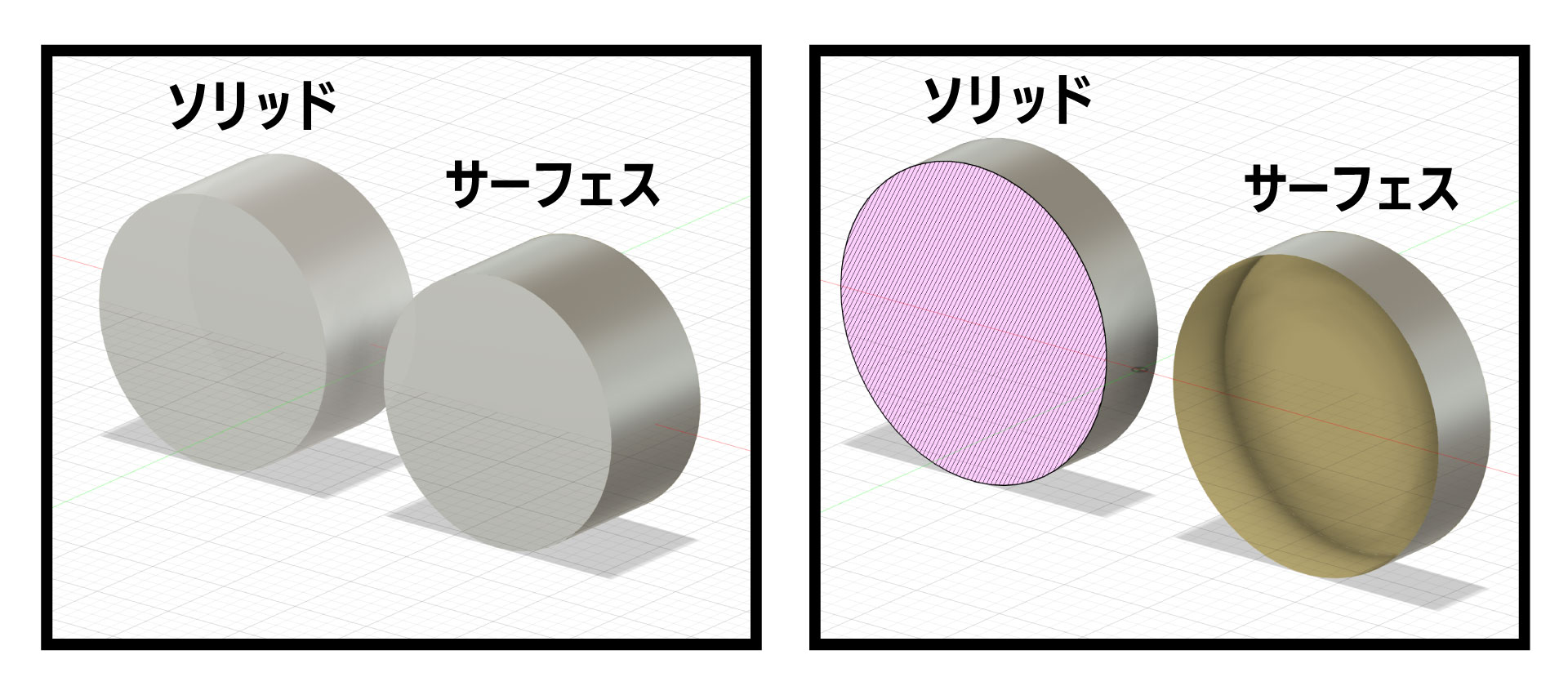

3DCADソフトFusionのソリッドとサーフェスの違いとは

Fusionのソリッドとサーフェスの違いとは

3DCADソフトFusionを使い始めると、「ソリッド」と「サーフェス」という言葉を目にすることが増えます。
どちらも3D形状を作るための方法ですが、役割や得意な作業は同じではありません。

結論からいうと、ソリッドは中身のある立体、サーフェスは面を使って形を作る方法です。
この違いを理解しておくと、Fusionでどの機能を使えばよいかがわかりやすくなります。

部品をしっかり作りたいならソリッド
複雑な面や滑らかな形を扱いたいならサーフェス

というイメージを持つと理解しやすいでしょう。
ただし、サーフェスは見た目を整えるだけの機能ではなく、設計を助けるためにもよく使われます。

Fusionにおけるソリッドとは？3DCADでよく使う基本の立体モデル

Fusionで一般的な部品設計を行うとき、中心になるのがソリッドモデリングです。
機械部品やケースなど、寸法や形状をしっかり管理したいモデルに向いています。

ソリッドは体積を持つ3D形状

ソリッドは、外側の面だけでなく、内部を含めた「立体」として扱えるモデルです。
そのため、見た目だけでなく、実際の部品として必要な情報を持たせやすいのが特徴です。

ソリッドを使うメリットは次の通りです。

　　・寸法を正確に管理しやすい
　　・穴あけや切り欠きなどの編集がしやすい
　　・体積や質量を確認できる
　　・部品同士の干渉チェックに使いやすい
　　・3Dプリントや加工を意識した設計に向いている

Fusionでソリッドが向いている用途

Fusionでソリッドがよく使われるのは、次のようなモデルです。

　　・ブラケット
　　・治具
　　・箱型ケース
　　・機械部品
　　・組立用パーツ

このように、機能や寸法が重要な形状は、まずソリッドで考えるのが基本です。

Fusionにおけるサーフェスとは？面を使って形状を作るモデリング手法

サーフェスは、厚みのない面を使って形状を作る方法です。
ソリッドのように最初から体積のある立体を作るのではなく、必要な面をつなげたり整えたりしながら形を作っていきます。

サーフェスは厚みのない面で形を作る

サーフェスモデリングでは、面の流れやつながりを意識しながら、複雑な形を作りやすいのが大きな特徴です。
単純な押し出しや回転では表現しにくい形でも、サーフェスなら柔軟に対応できます。

たとえば、次のような場面で役立ちます。

　　・滑らかな曲面を作りたいとき
　　・複雑な外形を整えたいとき
　　・面と面のつながりを自然に見せたいとき
　　・一部だけ自由度の高い形状を作りたいとき

Fusionでサーフェスが活躍する場面

サーフェスは、家電製品や自動車の外装のような、見た目が重要なモデルでよく使われます。
しかし、それだけではありません。

外観デザインだけでなく設計補助にも使える

Fusionにおけるサーフェスは、外観づくり専用の機能ではなく、複雑な形状を作るための補助手段としても非常に便利です。

たとえば、次のような使い方があります。

　　・ソリッドでは作りにくい境界面を作る
　　・モデルを切り分けるための基準面を作る
　　・面のつながりを調整して形を整える
　　・面を閉じてあとからソリッド化する

つまりサーフェスは、見た目を整えるためだけでなく、より作りやすい形状を組み立てるための手法でもあるのです。

Fusionのソリッドとサーフェスの違いを比較表で確認

ここで、Fusionにおけるソリッドとサーフェスの違いを表で整理してみましょう。

ソリッドとサーフェスの使い分けのポイント

次のように考えると使い分けしやすくなります。

　　・寸法や構造をしっかり決めたいならソリッド
　　・曲面や複雑な形状を整えたいならサーフェス
　　・一部の形だけ作りにくいならサーフェスを補助的に使う

このように考えると、「どちらか一方だけを使うもの」ではないことがわかります。

Fusionではソリッドとサーフェスを組み合わせて使うのが実践的

実際のモデリングでは、ソリッドとサーフェスを組み合わせて使うケースが多くあります。
たとえば、全体はソリッドで作り、複雑な面だけサーフェスで整える方法はよく使われます。

具体例としては、次のような流れです。

　1. ベース形状をソリッドで作る
　2. 複雑な接続部や曲面部分をサーフェスで調整する
　3. 必要に応じて面を閉じてソリッド化する
　4. 最終的に部品全体として仕上げる

この方法なら、ソリッドの扱いやすさと、サーフェスの柔軟さを両立できます。

迷ったときの選び方

Fusionを使い始めたばかりの方は、まず次のように考えるのがおすすめです。

機械部品を作るならソリッドから始める
形が複雑でソリッドだけでは作りにくいときにサーフェスを使う
サーフェスは“見た目用”ではなく“形を整える道具”としても考える

この視点を持つだけで、サーフェスへの苦手意識はかなり減ります。

まとめ

ソリッドは、寸法管理や部品設計、製造を意識したモデリングに向いています。
一方のサーフェスは、滑らかな曲面づくりはもちろん、複雑な形状を作るための補助や面の調整にも役立ちます。

初心者向けにシンプルにまとめるなら、次の通りです。

正確な部品設計にはソリッド
複雑な面や形状の調整にはサーフェス
実際のFusionでは両方を組み合わせて使うことが多い

Fusionを使いこなす第一歩は、それぞれの役割を正しく理解することです。
ソリッドとサーフェスの違いを知っておけば、設計の幅は大きく広がります。
