治具・検査具を3Dプリンタで作るメリットとは？

3Dプリンタは、試作品だけでなく治具や検査具の製作にも活用できます。作業の位置決め、寸法確認、検査の効率化など、製造現場で3Dプリンタを活用するメリットと注意点をわかりやすく紹介します。

治具・検査具を3Dプリンタで作るメリットとは？

3Dプリンタというと、試作品やオリジナル製品を作る機械というイメージを持たれる方も多いかもしれません。

しかし、3Dプリンタは製品そのものだけでなく、製造現場で使用する治具や検査具の製作にも活用できます。

たとえば、部品を決まった位置に置くための治具、加工時にズレを防ぐための補助具、寸法や形状を確認するための検査具などです。

こうした道具を現場に合わせて作ることで、作業のしやすさや確認作業の効率化につながる可能性があります。

今回は、治具・検査具とは何か、3Dプリンタで作るメリット、活用例、製作時の注意点について簡単に紹介します。

①治具・検査具とは

治具とは、加工や組み立て、検査などの作業を行う際に、部品を固定したり、位置を決めたり、作業をしやすくするための道具です。

たとえば、同じ位置に穴を開けるためのガイド、部品を決まった角度で置くための台、作業中に製品が動かないように支える部品などが治具にあたります。

一方、検査具とは、製品の寸法や形状、取り付け位置などを確認するために使用する道具です。

図面上では問題がないように見えても、実際の製品ではわずかなズレや干渉が発生する場合があります。検査具を使用することで、確認作業をわかりやすく、安定して行いやすくなります。

②製造現場で治具・検査具が必要になる理由

製造現場では、同じ作業を繰り返し行う場面が多くあります。

その際、毎回人の感覚だけで位置を合わせたり、寸法を確認したりすると、作業者によって差が出ることがあります。

治具や検査具を使用することで、作業の基準をそろえやすくなり、確認作業の時間短縮やミスの低減につながります。

たとえば、以下のような場面で活用できます。

・部品を同じ位置に固定したい
・取り付け位置を簡単に確認したい
・左右や表裏の向きを間違えないようにしたい
・検査時の確認ポイントをわかりやすくしたい
・作業者ごとのばらつきを減らしたい

このように、治具・検査具は製品そのものではありませんが、製造現場を支える重要な道具です。

【3Dプリンタで治具・検査具を作るメリット】

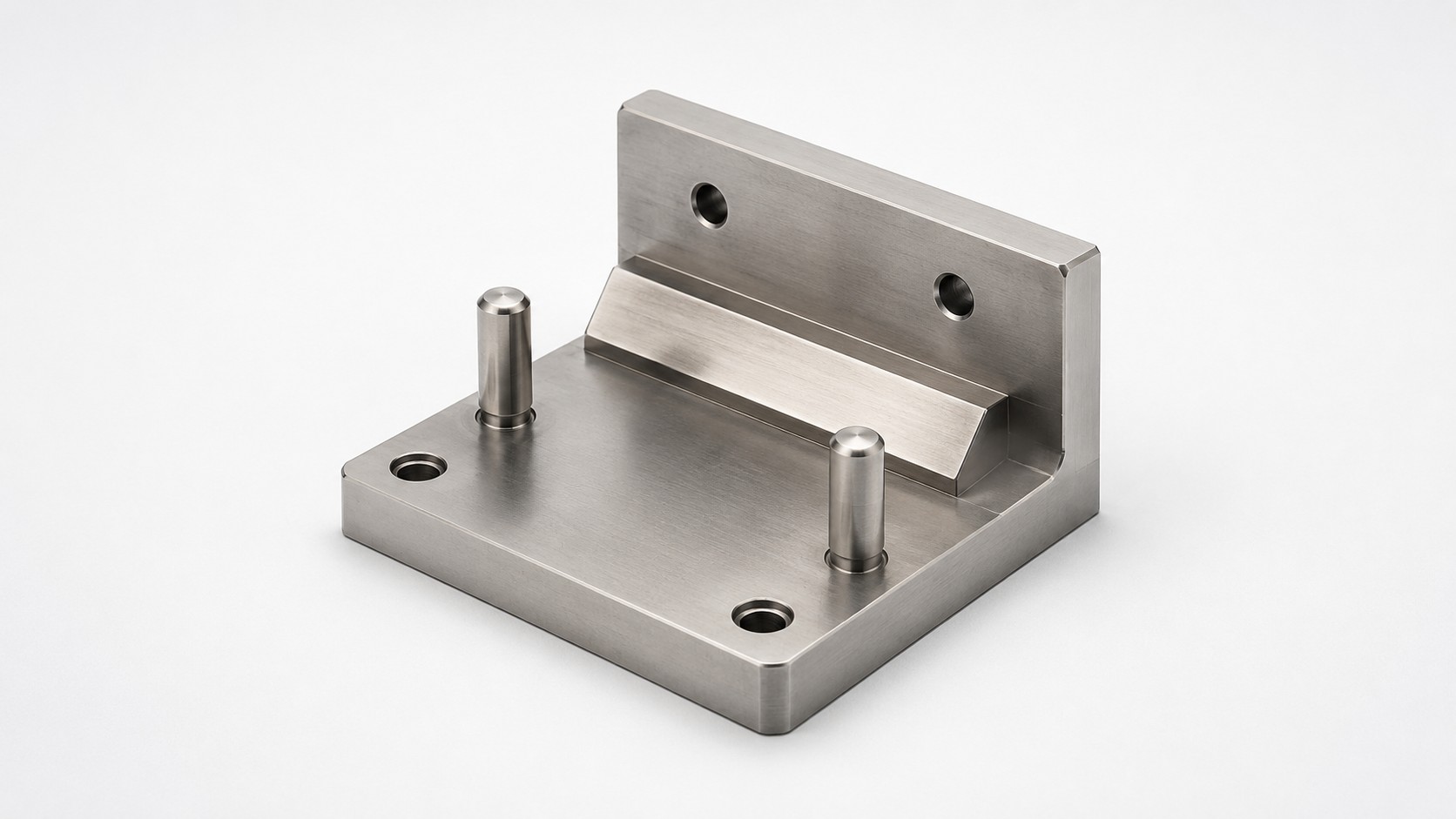

3Dプリンタで治具・検査具を作る大きなメリットは、現場に合わせた形を作りやすいことです。

通常、治具や検査具を作る場合、材料の手配や加工、組み立てが必要になることがあります。形状によっては、切削加工や板金加工では手間がかかる場合もあります。

3Dプリンタであれば、3Dデータをもとに形を造形できるため、複雑な形状や一体構造の治具も検討しやすくなります。

また、まず1個作って現場で試し、使いにくい部分があれば形状を修正する、といった改善の流れにも向いています。

治具・検査具は、実際に使ってみて初めて「もう少し持ちやすい方が良い」「この角度を変えたい」「確認位置を見やすくしたい」といった改善点が見つかることがあります。

3Dプリンタを活用することで、こうした現場の声を反映した道具づくりがしやすくなります。

3Dプリンタで治具・検査具を作るメリットをまとめると、以下のようになります。

メリット	内容
現場に環境に合わせやすい	作業内容や製品形状に合わせた専用形状を作りやすい
1個から作りやすい	少量の確認用治具や専用検査具にも対応しやすい
改善しやすい	使用後の意見をもとに、形状変更を検討しやすい
複雑形状に対応しやすい	曲面や一体構造など、通常加工では難しい形状も検討しやすい
作業の標準化につながる	位置決めや確認方法をそろえやすくなる

③3Dプリンタで作れる治具・検査具の例

3Dプリンタでは、さまざまな形状の治具・検査具を作ることができます。

たとえば、部品を一定の位置に置くための位置決め治具、加工時に製品を支える固定治具、組み立て時に角度や向きを合わせる補助具などがあります。

検査用途では、穴位置を確認するゲージ、部品の外形を確認する簡易検査具、取り付け部の干渉を確認する確認用サンプルなどにも活用できます。

また、製造現場では「市販品ではちょうど良いものがない」という場面もあります。

そうした場合でも、3Dプリンタであれば、作業内容や製品形状に合わせた専用の道具を検討しやすくなります。

特に金属3Dプリンタを使用する場合は、樹脂ではなく金属で造形できるため、強度や耐久性が必要な場面にも対応できる可能性があります。

ステンレスを使用した造形であれば、腐食に強い特徴もあるため、水分や湿気が関係する環境で使用する治具・検査具にも向いている場合があります。

④治具・検査具を作る際の注意点

3Dプリンタは便利な技術ですが、治具・検査具を作る際には注意点もあります。

まず、使用する目的をはっきりさせることが大切です。

位置決めに使うのか、固定に使うのか、寸法確認に使うのかによって、必要な強度や精度、形状が変わります。

また、実際に製造現場で使用する場合は、力がかかる方向や使用回数、作業者の使いやすさも考える必要があります。

細すぎる形状や薄すぎる部分は、変形や破損につながる可能性があります。反対に、必要以上に厚くすると、材料費や造形時間が増える場合もあります。

そのため、治具・検査具を作る際には、以下の点を整理しておくと相談が進めやすくなります。

まとめ

3Dプリンタは、試作品だけでなく、製造現場で使用する治具・検査具の製作にも活用できる技術です。

部品の位置決め、作業ミスの低減、検査作業の効率化など、現場の作業を支える道具づくりに役立つ可能性があります。

また、1個から作りやすく、現場で使ってみた後に形状を見直しやすい点も、3Dプリンタで治具・検査具を作るメリットです。

「この作業をもう少し楽にしたい」「確認作業をわかりやすくしたい」「市販品では合うものがない」といったお悩みがある場合は、治具・検査具の製作を検討してみてはいかがでしょうか。

図面や3Dデータがない段階でも、まずは作りたい治具・検査具のイメージからでもご相談ください！
